ФОТОМЕТРЫ ОБЩЕГО НАЗНАЧЕНИЯ
Двух лучевой фотоэлектрический колориметр ФЭК-56
Колориметр применяют для измерения оптической плотности и светопропускания растворов в области спектра 315-630 нм. В качестве источников света используют две сменные лампы: лампу накаливания, дающую сплошной спектр излучения в видимой области спектра, и ртутную лампу с линейчатым спектром излучения в ультрафиолетовой и видимой областях. Приемниками света служат два сурьмяно-цезиевых фотоэлемента Ф-4, включенных по дифференциальной схеме. Прибор снабжен набором узкополосных светофильтров, расположенных на поворотной турели. В набор входят светофильтры с максимумами пропускания на 315, 364, 400, 434, 490, 540, 582 нм (варианты – 597 и 630 нм).
|
а)
|
б)
|
в)
|
Фотоэлектроколориметр ФЭК-56
а) – внешний вид;
б) – оптическая схема: 1 – источник света; 2 – светофильтр; 3 – светоделительная призма; 4 – кюветы для исследуемых и стандартных растворов; 5 – компенсационная диафрагма; 6 – фотоэлементы;
в) спектральные характеристики светофильтров ,1-9 – номера светофильтровСвет от источника, пройдя через светофильтр, попадает на призму, которая делит поток на 2 луча: левый и правый. Далее эти лучи идут по параллельным каналам через кюветы, диафрагмы и попадают на фотоэлементы. Фотоэлементы подключены по дифференциальной схеме через усилитель на индикаторную лампу, используемую в качестве нуль-индикатора. Измерение плотности или светопропускания проводится вращением барабана привода щели. Изменяя размер щели, добиваются равенства световых потоков, падающих на фотоэлементы двух каналов. Равенство индицируется нуль-индикатором. По нанесенным на барабаны шкалам определяют плотность или пропускание относительно опорного канала, в который может быть помещена кювета с бланком или стандартом.
Колориметры МКМФ-02 и ФЭК-56 – приборы общего назначения. Несмотря на то, что они широко применяются в клинико-диагностических лабораториях, они не являются специализированными медицинскими приборами и не призваны выполнять сугубо медицинские задачи, в том числе по обеспечению необходимого качества лабораторных исследований.
Основными недостатками таких приборов для клинической химии являются использование клиновидного клапана, который для компенсации уменьшает световой поток, проходящий через кювету, применение широкополосных светофильтров, отсутствие термостатирования и относительно малый оптический диапазон.
Так, рекомендуемый оптический диапазон для ФЭКов составляет 0,2 – 0,8 единиц оптической плотности (белл). В современных фотометрах и биохимических анализаторах линейный оптический диапазон расширен от 0 до 2,5 и даже 3,0 белл. Это существенное улучшение, которое позволяет значительно расширить диапазон измеряемых концентраций аналитов без их разведения и позволяет шире использовать расчет неизвестной концентрации по стандарту.

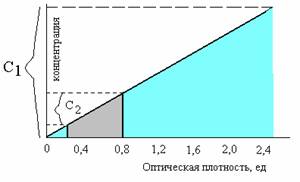

Расширение диапазона измерения концентрации аналита в зависимости от оптического диапазона.
ФЭК с линейным диапазоном оптической плотности от 0,2 до 0,8 Б позволяет измерять без разведения концентрацию аналита в пределах, обозначенных “С2”; Современный фотометр с линейным диапазоном оптической плотности от 0 до 2,5 Б позволяет измерять без разведения концентрацию аналита в 3 раза более широких пределах, обозначенных “С1”.
