Спектрофотометр СФ-46

В основу работы спектрофотометра СФ-46 положен принцип измерения отношения двух световых потоков: потока, прошедшего через исследуемый образец, и потока, падающего на исследуемый образец (или прошедшего через контрольный образец).

Структурная схема спектрофотометра представлена на рисунке. Световой пучок из осветителя попадает в монохроматор через входную щель и разлагается дифракционной решеткой в спектр. В монохроматический поток излучения, поступающий из выходной щели в кюветное отделение, поочередно вводятся контрольный и исследуемый образцы. Излучение, прошедшее через образец, попадает на катод фотоэлемента в приемно-усилительном блоке. Электрический ток, проходящий через резиcтop RH, который включен в цепь фотоэлемента, создает на резисторе падение напряжения, пропорциональное потоку излучения, падающему на фотокатод.
Усилитель постоянного тока с коэффициентом усиления, близким к единице, обеспечивает передачу сигналов на вход микропроцессорной системы (далее - МС). МС по команде оператора поочередно измеряет и запоминает напряжения UT, U0 и U, пропорциональные темновому току фотоэлемента, потоку, прошедшему через контрольный образец, и потоку, прошедшему через исследуемый образец соответственно. После измерения МС рассчитывает коэффициент пропускания Т исследуемого образца.
Значение измеренной величины высвечивается на цифровом табло.

а)

б)

в)

Спектрофотометр СФ-46

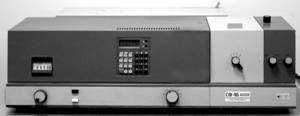

а) - внешний вид;

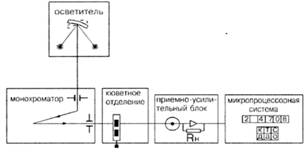

б) - структурная схема спектрофотометра ;

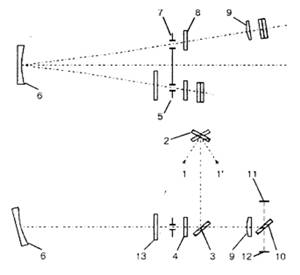

в) - оптическая схема: 1, 1’ - источники света; 2 - зеркальный конденсор; 3 - поворотное зеркало; 4 -линза; 5 - входная щель монохроматора; 6 - дифракционная решетка; 7 - выходная щель монохроматора; 8 и 9 - линзы; 10 - поворотное зеркало; 11 и 12 - фотоэлементы; 13 - светофильтр

Оптическая схема СФ-46 показана на рисунке. Излучение от источника 1 или 1’ падает на зеркальный конденсор 2, который направляет его на плоское поворотное зеркало 3 и даст изображение источника излучения в плоскости линзы 4, расположенной вблизи входной щели 5 монохроматора. Монохроматор построен по вертикальной автоколлимационной схеме. Прошедшее через входную щель излучение падает на вогнутую дифракционную решетку 6 с переменным шагом и криволинейным штрихом. Решетка изготавливается на сферической поверхности, поэтому, помимо диспергирующих свойств, она обладает способностью фокусировать спектр. Применение переменного шага и криволинейного штриха значительно уменьшает аберрационные искажения вогнутой дифракционной решетки и позволяет получить высокое качество спектра во всем рабочем диапазоне длин волн.
Диафрагмированный пучок фокусируется в плоскости выходной щели 7 монохроматора, расположенной над входной щелью 5. Сканирование осуществляется поворотом дифракционной решетки, при этом монохроматическое излучение различных длин волн проходит через выходную щель 7, линзу 8, контрольный или измеряемый образец, линзу 9 и с помощью поворотного зеркала 10 попадает на светочувствительный слой фотоэлемента 11 или 12. Для уменьшения рассеянного света и срезания высших порядков дифракции в спектрофотометре используются два светофильтра: из стекла ПС11 для работы в области спектра 230—450 нм и из стекла ОС14 для работы в области спектра 600—1100 нм. Смена светофильтров производится автоматически.
Линзы изготовлены из кварцевого стекла с высоким коэффициентом пропускания в ультрафиолетовой области спектра. Для обеспечения работы спектрофотометра в широком спектральном диапазоне используются два фотоэлемента и два источника излучения сплошного спектра. Сурьмяно-цезиевый фотоэлемент с окном из кварцевого стекла применяется для измерений в области спектра от 190 до 700 нм, кислородно-цезиевый фотоэлемент - для измерений в области спектра от 600 до 1100 нм. Длина волны, при которой следует переходить от измерений с одним фотоэлементом к измерениям с другим фотоэлементом, указана в паспорте спектрофотометра. Дейтериевая лампа предназначена для работы в области спектра от 190 до 350 нм, лампа накаливания - для работы в области спектра от 340 до 1100 нм. Для проверки градуировки прибора используется ртутно-гелиевая лампа ДРГС-12.
Спектрофотометр СФ-46 – прибор общего назначения. В клинико-диагностических лабораториях применяется для исследований на длинах волн, которые не характерны для широко применяемых хромогенов, а также при проведении работ, связанных с контролем качества.
