Спектрофотометр Beckman UV 5240

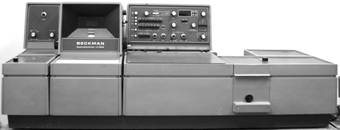

Спектрофотометр BECKMAN UV 5240, работающий в ультрафиолетовой, видимой и ближней ИК областях спектра в двух лучевом или одно лучевом режимах, представляет собой цифровой спектрофотометр с прямым считыванием данных, выполняющий запись информации в соотносительной форме. О предназначен для проведения быстрых и точных измерений спектральных измерений поглощения, пропускания или концентрации образца в диапазоне длин волн от 190 до 800 нм и от 800 до 3000 нм.
На спектрофотометре можно производить качественные и количественные анализы жидкостей, газов и твердых тел.

Основными компонентами спектрофотометра BECKMAN UV 5240 являются: монохроматор (дифракционная решетка), источники излучения (с автоматическим переключением) – вольфрамовая лампа и дейтериевая лампа, электронное оборудование, самописец, большой отсек для образцов, фотоприемники УФ, видимого и ИК диапазонов. Сканирование по длинам волн производится автоматически или вручную. Выбор ширины щели также может производиться вручную или программно сервомеханизмом (механическим приводом).
Записывающее устройство спектрофотометра имеет систему для периодически повторяющегося сканирования, которая может производить либо последовательное сканирование, либо одновременное сканирование. В спектрофотометре имеется система из нескольких потенциометров, которая позволяет оператору производить нужную подстройку нуля.

Функциональная схема спектрофотометра Beckmann UV 5240.

1 – источник света; 2 – исследуемый образец; 3 – стандартный образец; 4 – заслонка; 5 – монохроматор; 6 – фотоприемник; 7 – усилитель фототока; 9 – переключатели света (диски с зеркальными и прозрачными секторами); 10 – зеркала; 11 – устройство автоматического регулирования; 12 – устройства электрической подстройки усилителя; 13 – аналоговый логарифмический преобразователь (для режима измерения плотности); 14 – аналого-цифровой преобразователь; 15 – индикаторное устройство. Регистратор не изображен.

Излучение от вольфрамовой или дейтериевой лампы попадает в монохроматор через входную щель и через широкополосные фильтры предварительной фильтрации с длинами волн 300, 350, 400, 460, 560 и 690 нм. После монохроматора свет походит через выходную щель и разделяется переключателем света на два одинаковых луча, проходящих через опытный образец и через образец сравнения. 2 луча, выходящие из отсека с образцами направляются вторым переключателем света на один фотоприемник последовательно во времени от опытного образца и образца сравнения. Результат измерения представляется на цифровом дисплее в виде значения либо пропускания, либо оптической плотности, либо концентрации. Волновые параметры излучения представляются на прецизионных шкалах.

Технические параметры и характеристики спектрофотометра Beckmann UV 5240

Принцип работы	Двух лучевой и одно лучевой режимы работы
Монохроматор	Дифракционная решетка и предварительная спектральная фильтрация
Диапазоны длин волн	190-800 нм 800-3000 нм
Точность установки длины волны	+0,5 нм (190-800 нм) +2,5 нм (800-3000 нм)
Воспроизводимость длины волны	0,1 нм (190-800 нм) 0,5 нм (800-3000 нм)
Разрешение	<0,2 нм (190-800 нм) <1,2 нм (800-3000 нм)
Фотометрическая линейность	0,3% при оптической плотности 1,0 белл 0,5% при 2,0 белл 3% при 3,0 белл
Фотометрическая воспроизводимость	0,002 белл при оптической плотности 1 белл 0,003 белл при оптической плотности 2 белл 0,015 белл при оптической плотности 3 белл
Рассеянное излучение	<0,1 % на 370 нм <0,1 % на 220 нм
Стабильность нуля	0,0005 белл/час или 0,005 белл/день при оптической плотности 0 белл
