АНАЛИЗАТОРЫ МЕДИЦИНСКИЕ ФОТОМЕТРИЧЕСКИЕ

Биохимический анализатор БиАн
НПП "Техномедика"

Анализатор  предназначен для определения концентрации веществ в жидких биологических пробах по измеренному значению оптической плотности в стандартных кварцевых и стеклянных кюветах или в цилиндрических пробирках с длиной оптического пути 10 мм при проведении биохимических анализов кинетическим методом и по конечной точке.
Фотометр управляется двумя микропроцессорами. Один микропроцессор управляет работой функциональных элементов фотометра: дисплеем, микродвигателем привода вращения турели, режимом работы лампы осветителя, нагревательными элементами и датчиками температуры термостатов, кнопками управления, электронной схемой усиления и обработки фототока и т.д. Второй процессор содержит команды управления при выполнении различных операций, необходимых для проведения лабораторного исследования. В этом процессоре реализован алгоритм интерфейса пользователя.
Устройство анализатора БиАн представлено на рисунке.


Оптический блок состоит из пластмассового корпуса 6, секции с двумя гнездами для установки кювет или пробирок 5, картриджа с осветительной галогеновой лампой 4, секции с фотометрическим гнездом 3, картриджем с турелью для установки светофильтров 2, и печатной платой 1. На корпусе установлен также датчик положения кюветы (пробирки) 7

В анализаторе БиАн гнезда секции 5 и фотометрическое гнездо термостатируются при температуре 37 градусов. При работе с фотометром используются как пробирки, так и кюветы. При использовании цилиндрических пробирок в гнезда фотометра устанавливается специальный механические адаптер (переходник – держатель), обеспечивающий позиционирование пробирок в оптическом канале с высокой точностью.
Наличие стандартного фотометрического гнезда позволяет производить метрологический контроль и проверять работоспособность фотометра с помощью стеклянных мер, которые размещены в корпусах с габаритами стандартной кюветы (набор стеклянных мер оптической плотности НОСМОП-7).

Оптическая схема анализатора БиАн изображена на рисунке.

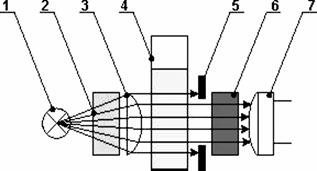

оптическая схема фотометра: 1 – галогеновая лама, 2 - выравнивающий светофильтр, 3 – коллиматор, 4 - кювета с биопробой, 5 – диафрагма, 6- интерференционный светофильтр,  7 - фотодиод

В качестве осветителя в оптической схеме используется галогеновая лампа с увеличенным сроком службы (4000 часов). Температурный баланс достигается в течение 10-15 минут после прогрева окружающих лампу элементов корпуса блока. С целью снижения теплового потока лампа работает в импульсном режиме, при этом временная диаграмма электрического тока лампы обеспечивает увеличение долговечности лампы. Для того, чтобы оптимизировать спектр излучения лампы, применен выравнивающий светофильтр, он же выполняет функцию подавления рассеянного света. Коллиматор (линза) создает сходящийся световой поток, направляемый на кювету (пробирку) с биопробой. Световой поток ограничивается диафрагмой. После фотометрической кюветы свет проходит через интерференционный светофильтр и попадает на фотодиод. Интерференционные светофильтры расположены на вращающейся турели. Размещенный непосредственно перед фотодиодом светофильтр ослабляет влияние внешних засветок, что важно при открытом фотометрическом гнезде. Тонкостенный корпус термостата обеспечивает достаточную теплопроводность для стабилизации температуры термостата при динамическом нагреве. При таком режиме нагрева расходуется минимум мощности при точности стабилизации +0,2 градуса.

Поставляется прибор с 25 установленными методиками наиболее распространенных исследований. Параметры методик могут изменяться пользователем в зависимости от используемых реагентов (открытая система). Можно также ввести дополнительно 11 методик.

Конструктивным достоинством анализатора БиАн является наименьшие габариты, наименьший вес и наименьшее энергопотребление по сравнению с зарубежными и отечественными аналогами. Преимущество прибора также в наличии прецизионного картриджа с осветительной лампой.

Смена лампы (картриджа) производится без привлечения инженерной службы, и таким образом эксплуатация анализатора обходится без сервисного обслуживания.

Спектральные каналы анализатора БиАн: 340 нм, 405 нм, 492 нм, 540 нм, 620 нм, 690 нм, спектральная полоса пропускания интерференционных фильтров 10+2 нм.
Диапазон оптических плотностей 0 – 3 Б, линейность при 2 Б – 3%, СКО при 2 Б – 0,001Б.



Приборы для фотометрического анализа
